Картофелекопалка для мотоблока своими руками: размеры, чертежи, виды, типы, изготовление, установка, как отрегулировать, видео в работе

Устройство и как работают картофелекопалки для мотоблоков

Основной принцип, на котором строится работа картофелекопалки, заключается в выкапывании клубней и рыхлении почвы. Несмотря на то, что эти действия можно повторить вручную, использование оборудования позволяет ускорить процесс в несколько раз.

Классическая конструкция имеет простой вид. Как правило, состоит устройство из зубьев, сошки, наконечника и планки. В зависимости от вида агрегат может быть оснащен вибратором, колесами или редуктором.

Работает картофелекопалка по элементарному принципу. С помощью зубьев устройство погружается в почву на необходимую глубину и выкапывает клубни. Затем плоды перемещаются на верхний слой земли, предварительно просеявшись от излишков грунта.
Классическая картофелекопалка механизирована лишь частично, при сборе урожая выкопанные клубни необходимо собирать вручную

Внимание! Устройство применимо не только для картофеля, часто агрегат используют при сборе свеклы, лука, чеснока и прочих корнеплодов. Главное условие, которое нужно учесть при изготовлении копалки для разных видов культур, – расстояние между зубьями.

Типы картофелекопалок

• Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

Картофелекопалка вибрационная

• Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Картофелекопалка транспортерная

• Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений. Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Картофелекопалка стрельчатая

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.

Виды картофелекопалок, особенности конструкций

Перед сборкой навесного копателя картошки для мотоблока, минитрактора или культиватора необходимо ознакомиться с фабричными приспособлениями. Все они имеют общий принцип работы: рабочий орган подрезает пласт грунта вместе с клубнями, затем происходит сегрегация плодов от комьев земли. Далее, картошка может ссыпаться обратно на грядку либо попадать в бункер-накопитель.

По способу воздействия и сортировки почвообрабатывающие инструменты могут быть пассивного и активного действия. В последнем случае рабочий орган, а также механизм сортировки имеют собственный привод от вала отбора мощности (ВОМ) тягового агрегата. Копалки пассивного действия имеют простую конструкцию без подвижных частей. Очистка овощей от комьев грунта происходит за счёт естественного движения и гравитации. Для обработки малых и средних участков применяют:

• стрельчатые;
• вибрационные;
• транспортерные.

Стрельчатые устройства – простой инструмент для сбора картофеля. Представляет собой цельную сварную конструкцию без подвижных компонентов. Подрезание пласта земли происходит специальным ножом – лемехом. К нему приварены металлические пруты, расходящиеся веером. При сборе нож поднимает клубни вместе с комьями грунта. Они под воздействием постоянного движения накатываются на пруты. Земля просыпается через мелкие щели, а картофель – большие. Так, клубни попадают на поверхность грядки, и их остаётся только собрать руками.

К сведению! Именно стрельчатую (веерную) конструкцию широко применяют в малых хозяйствах.

Вибрационная (грохотная) копалка – представитель активного типа оборудования. Рабочий орган в ней – тот же лемех, однако, сегрегация происходит на решётчатом сите. Последнее приводится в движение от ВОМ приводного агрегата либо от колёс копалки. При копке земля с клубнями картофеля подаётся на вибрирующую решётку, где овощи очищаются от грунта, скатываются на землю или в приёмный бункер.

Транспортерная копалка – сложный почвообрабатывающий механизм с множеством подвижных частей. Подрезание грунта происходит одним широким ножом или несколькими лемехами, расположенными в один ряд. Извлечённые клубни и земля попадают на движущееся решётчатое полотно, где с картошки счищается земля. Транспортер поднимает плоды и сгружает их в бункер или на грядку.

Преимущества картофелекопалки

Работа лопатой с последующей переборкой картофеля вручную наилучшим образом отображает принцип мероприятий, известных нам с детства. Каждый из нас помнит эти томительные и сложные поездки на огород или дачу, где в течение дня затрачивались все силы и к вечеру их хватало лишь для того, чтобы добраться до постели. Совершенствование технологий и неустанное движение прогресса привело к появлению достаточно специфического оборудования, призванного облегчить труд человека и упростить проводимые им процессы. В первую очередь речь идет о приборе, способном заменить лопату и сэкономить силы человека на перекопке огорода и сборе картофеля. Подобным инновационным приспособлением является картофельная копалка, позволяющая оптимизировать сбор урожая. Чертежи и конструкция подобного прибора достаточно просты. Исходя из этого можно выделить список преимуществ, которые предоставляет использование аналогичного устройства. Выглядят они следующим образом:

1. Возможность производить обработку почвы без существенных нагрузок на мышечную систему человека.
2. Полная замена механического труда на автоматизированную обработку грунта.
3. Результатом работы устройства является полное отделение клубней картофеля от земли.
4. Быстрота проведения работ, в несколько раз превышающая скорость осуществления аналогичных действий при помощи лопаты.
5. Высокая продуктивность труда, позволяющая охватывать большие площади плантаций.

Все эти качества делают картофелекопалку одним из наиболее практичных и эффективных средств для обработки собственного огорода. Несмотря на достаточно простые чертежи и конструкцию прибора, производители запрашивают высокую цену за аналогичные фабричные устройства. Что уж говорить о том, что подобные вложения вряд ли окупятся в условиях небольшого огорода и приобретения прибора для собственных нужд. Так что же продолжать вручную обрабатывать грунт, губя свое здоровье и не щадя собственных сил?

Общие требования к картофелекопалке

Принцип действия устройства довольно прост — извлечение земляного кома вместе с корнеплодами. Картофель либо остается на поверхности, либо собирается в специальную емкость.

Оптимальная толщина металла

Этот параметр напрямую зависит от той нагрузки, которую предположительно будет испытывать агрегат. Конструкция создается из листовой стали. Чрезвычайно важна ее толщина, минимально допустимое значение — 8 мм.

Колеса для копалки

Для более комфортного перемещения конструкция предусматривает колеса. Если делать копалку дома, то пригодятся колеса от старой тачки. Идеально, если они будут крепиться на оси и иметь толстые шины. Если предполагается использовать копалку на твердом грунте, лучше поставить металлические колеса.

Способы соединения

Здесь есть два варианта. Первый — использовать сварку. Его несомненное достоинство — прочность конструкции. Второй — соединить детали с помощью болтов и гаек. Преимущество этого метода — в удобной сборке и разборке устройства.

Для мотоблока или минитрактора используются однорядные картофелекопалки. Также существуют двухрядные, но они подходят для работы на тяговом тракторе с большой мощностью. Разница таких картофелекопалок представлена на фото ниже.

Транспортерная картофелекопалка

Это удобное приспособление может быть и большим, и довольно скромных размеров. Принцип действия — клубни извлекаются из взрыхленной ножом почвы, попадают на движущуюся ленту и далее проходят сепарацию.

Лента делается из небольших металлических прутьев, которые располагаются параллельно и закрепляются с помощью цепи. Во время передвижения по ней лишняя земля просыпается сквозь зазоры в решетке, а клубни либо падают обратно на землю, либо попадают в специальный бункер.

Конвейер приводится в движение благодаря валу мотоблока и цепной (или зубчатой) передаче.

Лемех заглубляется в грунт на 15-18 см, это дает возможность терять не более 5% урожая.

Чертежи самодельных картофелекопалок

Если необходимо понять, как сделать картофелекопалку для мотоблока своими руками, чертежи и расчеты потребуется смотреть и сверять предварительно.

Любая самодельная картофелекопалка на мотоблок должна быть создана на основе чертежа. В чертежах отображается:

• размеры конструкции;
• основные особенности выбранного мотоблока;
• типы соединений;
• углы наклона деталей и все крепления.

Чертежи являются основой создания картофелекопалки

Фактически, чертеж является не просто предварительным рисунком, а проектом, который будет воссоздан с указанными особенностями и расчетами.

Конструктивные свойства и разновидности устройств для уборки картофеля

Многие люди приобретают для этих целей различного рода механические изобретения, а некоторым умельцам, так называемым кулибиным, только в радость изготовить собственноручно картофелекопалку, чтобы избавить себя и близких людей от нелегкой работы. Особенную популярность среди сельских работяг получил картофелевыкапыватель, функционирующий на базе мотоблока любой вариации, будь то понравившаяся всем модель “Нева”, либо механическое устройство от другого производителя. В этом деле главное – наличие четкого понимания конструктивных особенностей самодельной копалки для картошки и умение создать чертежи.

Необходимое уточнение: данное механическое приспособление цепляется к мотоблоку для выполнения работы. Такой агрегат, выполненный своими руками, способен обрабатывать земельный участок как около дома, так и в поле. Первостепенным предназначением картофелекопалки является отделение картофельных клубней от почвы и укладка их на грунте. Подобным аппаратом легко управлять, также он имеет достаточно простую конструкцию. Поэтому создать его своими силами, как правило, не слишком сложно. Главное, что данное навесное механическое устройство подойдет к мотоблоку любой модели.

Многие возразят, зачем тратить время и силы, если такое чудо техники можно купить без проблем в любой торговой точке по продаже сельскохозяйственных механизмов и устройств. Такая точка зрения имеет право на существование, и многие так и поступают.

Однако любому опытному огороднику известны основные преимущества копалки, созданной в домашних условиях:

1. Такой механизм на порядок практичнее, поскольку он конструируется под определенную характеристику грунта той или иной местности, а также из расчета силы конкретного человека – будущего счастливого обладателя.
2. Стоимость самодельного устройства на порядок ниже, чем у готового изделия, продающегося в специализированных магазинах.

Перед началом творческих конструктивных процессов по конструированию картофелекопалки следует запомнить: она приспособлена функционировать на почвах со средним и незначительным показателем плотности. Чтобы смастерить агрегат, рассчитанный на работу в тяжелых почвах, не обойтись без глубоких познаний в области механики и, конечно, физики.

Существуют следующие разновидности копалок для картофеля:

1. Механизм грохотного или вибрационного типа – в его конструкцию входит преимущественно лемех и вибрационное сито. Функционирует такой вид картофелекопалки на базе мотоблока достаточно примитивно. Почву вместе с клубнеплодом подрывает лемех. Далее к работе подключается неподвижная транспортерная решетка, оставляя клубни на своей поверхности, и будто через сито просеивая грунт. Такую модель по праву считают одной из наиболее эффективных в работе, однако довольно непростой в плане изготовления.
2. Транспортерный вид – он способен с легкостью работать, к примеру, на основе такого мотоблока, как “Нева”. В устройство транспортерной копалки входит лемех и движущий транспортер, обладающий особым зацепным приспособлением, чтобы поддерживать клубни на платформе и очищать от грунта. Транспортерный агрегат для копания картофеля более практичен по сравнению с вибрационным видом картофелекопалки. Однако применение данного вида устройства на почве с легким критерием плотности нецелесообразно.
3. Стрельчатый агрегат – по конструкции это простейший механизм, который можно легко пристроить ко всякой модели мини-трактора, скажем, к той же “Неве”. В нем не содержатся движимые узлы, грунт с клубнями подрезается ножом. Затем срез падает на специальные прутья, где происходит ссыпание земли обратно, а чистые плоды укладываются на поверхности почвы. Данный вид копалки эффективнее использовать на грунте с низкой степенью плотности, где применение других разновидностей приспособлений неэффективно.

Перед началом конструирования, прежде всего, необходимо точно знать плотность почвы, на которой планируется эксплуатация. Имейте в виду, что там, где безукоризненно может функционировать транспортерный механизм, будет сложно работать с конструкцией стрельчатого вида. В небольшом хозяйстве удобнее всего будет собирать картофельный урожай устройством сравнительно небольшого размера. Такая картофелекопалка должна быть комфортной в ходе применения и навешиваться легко на мотоблок.

Инструкция по конструированию пассивной картофелекопалки для мотоблока

Самостоятельно изготовить картофелекопалку намного проще по сравнению с массой других самодельных устройств. Чтобы сделать пассивную конструкцию, вам следует запастись:

• листовым железом для лемеха толщиной 3-5 мм. Предпочтение следует отдавать прочной стали, чтобы лопата оставалась острой как можно дольше;
• стальным кругом или арматурой, диаметр которой составляет 8-10 мм для решетки с отсеивающей функцией;
• швеллером или стальной полосой толщиной 10 мм для прицепной конструкции;
• уголком 30 мм, чтобы усилить установку;
• аппаратом для ручной дуговой сварки;
• дрелью, а также элементами для крепежа.

Наиболее эффективная форма лемеха – форма классического культиватора под названием “ласточкин хвост”. Если вам нужно по прямой линии погнуть целый металлический лист, его нужно предварительно разогреть с помощью, например, газовой горелки. Специалисты рекомендует рабочую кромку для твердости обработать ковкой. Закалите изделие после придания ему окончательной формы. После того, как приварите прутья на тыльную сторону, эта часть металла может “отпуститься”. Не стоит волноваться по этому поводу, рабочая поверхность все равно останется достаточно прочной и твердой.

Вторым способом конструирования и наиболее предпочтительным является использование старых дисков от циркулярки – превосходной износостойкой стали. Вырежьте два сектора с помощью болгарки и сварите их под углом электросваркой. Конечно же, последующая закалка рекомендуется. Такой лемех порадует вас долгим сроком эксплуатации и остротой.

В качестве стойки можно использовать старую сельскохозяйственную технику, к примеру, можете воспользоваться держателем от классического плуга. Большинство, как правило, так и делает. В случае отсутствия такой детали сгодится стальная полоса. А вот использование швеллеров, и тем паче уголков, для этой цели невозможно из-за слишком большого сопротивления в процессе разрезания почвы.

Изготовить подвес из швеллера можно, однако стоит в обязательном порядке предусмотреть возможность регулировать глубину погружения и угол атаки.

За такой самодельной картофелекопалкой не требуется обязательное наблюдение в ходе копки и сбора урожая. Если к вашему мотокультиватору прикреплено сидение – вам нужно лишь спокойно передвигаться вдоль рядов со зрелым картофелем, а сзади за вами будет виднеться свежевыкопанный белый урожай.

Как сделать самодельную картофелекопалку к мотоблоку

Самостоятельно изготовить копалку можно для небольшого и среднего участка. Для промышленного выращивания картофеля лучше использовать оборудование фабричного производства. Сделать простую картофелекопалку для мотоблока своими руками можно из подручных средств даже с минимальными навыками слесарной работы. Главное правило – производительность приспособления должна соответствовать мощности мотокультиватора.

Необходимые инструменты и материалы

Для изготовления копалки понадобятся заготовки из стали различного сортамента. Раму собирают из профильной трубы сечением 40 х 40 х 3 мм. Тяги, кронштейны, проушины делают из металлического листа толщиной 5 мм. Стойки и опоры – из трубы диаметром 26 мм. Оси – из круглого прутка. Из инструментов понадобятся:

• болгарка;
• сварочный аппарат;

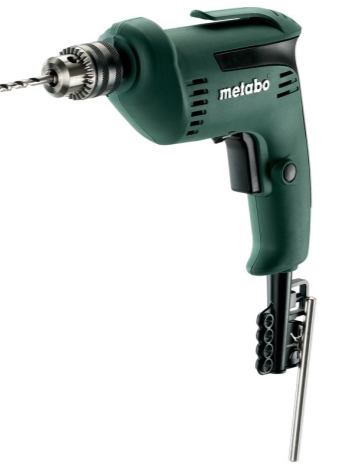

• электродрель или сверлильный станок;
• слесарный инструмент;
• средства измерения.

Основа

В процессе извлечения картофельных клубней из земли копалка воспринимает большие нагрузки от напора земли. Для недопущения появления деформаций навесного оборудования его располагают на массивной раме – основе. Изготавливают её из стального проката различного сечения. Каркас лёгких копалок делают из квадратных профильных труб, тяжёлых – из швеллеров, двутавров, уголков.

Крепление для тяг

Для настройки оборудования и фиксации узлов применяют различные тяги. Они представляют собой прямые или изогнутые детали. Крепятся они к раме или другим компонентам копалки через специальные разъемы – проушины. Последние изготавливают из листового металла толщиной не менее 5 мм либо фасонного стального проката. В отверстие кронштейна вставляют ось со шплинтом или болт с гайкой.

Вертикальные стойки

Опоры изготавливают из того же материала, что и раму. Закрепляют их на расстоянии не более 5 см от края основания. К стойкам крепят нож, который срезает грунт, направляющие для земли и клубней, одну сторону вибросита либо транспортера. Высоту стоек подбирают таким образом, чтобы при полном опускании инструмента, остальные элементы конструкции не касались грядки.

Процесс изготовления

Чертежи картофелекопалки составляются по аналогии со схемами, которые несложно найти в интернете. При покупке мотоблока прилагается инструкция по эксплуатации, в которой указаны размеры и другие параметры навесного оборудования (вес, глубина копки). Исходя из этих данных, можно подыскать нужную информацию и на ее основе составить свою версию агрегата для картофеля. Такой вариант представляется весьма рациональным, так как у каждого мотоблока существуют свои особенности.

Алгоритм по созданию агрегата заключается в следующем: распиливается труба диаметром 45 мм на четыре части. Например, это можно сделать таким образом: два куска трубы размером по 1205 мм и два – по 805 мм. Затем на ровной плоскости составляется прямоугольник, стыки провариваются с помощью сварки. Привариваются также перемычки, которые будут служить тягами управления. Затем необходимо создать вертикальные крепления – они будут обеспечивать установку вертикальных тяг, которые отвечают за управление.

После этого крепятся стойки, которые должны держать вертикальную нагрузку. Перемычки крепятся на незначительном удалении от края рамы. Квадраты должны иметь параметры 35х35 мм, а длина составлять 50 см. Стойки соединяются друг с другом перемычками.

Затем нужно произвести монтаж вала. Применяются листы нержавейки, толщина которых должна составлять 0,4 мм. Листы скрепляются друг с другом при помощи сварки. После этого наступает черед прутьев – они будут реализовывать работу «процеживателей». Такая техника дает возможность эффективно за минимальные сроки снимать хороший урожай корнеплодов.

Стандартная конструкция состоит из следующих элементов:

• металлической рамы (из труб или уголков);
• плуга – резца;
• устройства, которое транспортирует продукт;
• соединительного шкива;
• шатуна;
• приводного ремня;
• опорной стойки;
• колеса;
• пружины;
• передаточного ремня углового редуктора.

Веерная

Веерная копалка присоединяется к агрегату (ее еще называют «стрельчаткой» и «лапкой»). На профессиональном языке такой агрегат носит название «дельфин», по причине соответствующей формы плуга – лемеха. Устройство этого агрегата не отличается сложностью, при этом обладает вполне хорошей производительностью. Сделать такой агрегат своими руками можно за короткий промежуток времени.

Принцип работы: фреза вскрывает земляной пласт, корнеплоды перекатываются на арматуру, продвигаются по ней. Во время этого «путешествия» клубни очищаются от земли. Перед началом уборки всю растительность в обязательном порядке удаляют. Чтобы сделать такую конструкцию, потребуются следующие инструменты и материалы:

• турбина;
• сварочный агрегат;
• дрель
• молоток;
• набор сверл;
• рулетка;
• маркер;
• болты;
• кусачки или пассатижи;
• лист стали толщиной 3 мм – из него необходимо изготовить лемех;
• болты (10 мм);
• прямоугольный профиль;
• стальной лист для создания стойки;
• кронштейн;
• арматура (10 мм).

В средней части просверливаются отверстия, через которые можно прикрутить лемех к стойке. В широкой части самого резца (с двух сторон) привариваются куски арматуры – они должны сходиться вверху и образовывать веер. Длина арматуры должна быть не более полуметра.

Бывают случаи, когда арматуру выгибают в форме ступеней. К самому лемеху прикрепляется стойка-держатель, высота которой зависит от конструкции мотоблока. Стойка-держатель может быть приварена к самому плугу, без крепления на болтах.

В верхней части стойки монтируется кронштейн, в котором должны присутствовать подготовленные отверстия, – благодаря им будет крепиться картофелекопалка и мотоблок. Лемех усиливается дополнительной металлической накладкой, чтобы избежать деформации. Такая конструкция, если все сделать правильно, прослужит не один год.

Из недостатков можно упомянуть сравнительно неширокую полосу обрабатываемой земли – это всего 30 см.

Используя такую конструкцию, можно потерять значительную часть урожая – до 22%. Также часть клубней повреждается – это приведет к тому, что такой продукт оставить на зимнее хранение не получится.

Грохотная

Вибрационная картофелекопалка – это очень популярный инструмент, который получил широкое распространение. Он работает как с легкими грунтами, так и тяжелыми, влажность при этом может достигать 30%.

Грохотный механизм базируется на вибрационном принципе и состоит из лемеха и сита.

С помощью лемеха – «ножа», утопленного в грунте на глубину до 25 см, подрывается пласт земли вместе с корнеплодами. На решетке остается грунт с клубнями. За счет вибрационных импульсов грунт облетает вокруг клубней и скатывается вниз, а очищенный картофель поступает в емкость.

Схема отличается эффективностью, но сделать такой агрегат технически довольно сложно, так как нужна определенная квалификация.

Конструкция состоит из трех блоков:

• ножа;
• динамичных решеток;
• рамы.

Потребуется следующий инструмент:

• дрель;
• молоток;
• набор сверл;
• болты;
• кусачки или пассатижи;
• арматура (10 мм);
• шарниры;
• эксцентрик;
• маркер.

Отрезается сначала профиль нужных размеров, чтобы сделать каркас, который затем приваривается. Снизу монтируются подпорки, на них одеваются колеса. В самой раме монтируются крепежи шарниров, на которые помещается грохот.

К остову привариваются крепежи – на них ставится редуктор, специальные устройства, обеспечивающие вибрацию. Из арматуры сваривается сетка короба, который закрепляется внутри каркаса. Ставится редуктор – он обеспечивает нужную вибрацию. Его соединяют с грохотом. Через рычажное устройство и шатун импульс от вращения вала поступает на грохот, в результате чего возникают вибрирующие импульсы, которые генерируют вращательные движения эксцентрика.

Из стали вырезается лемех, который прикрепляется снизу рамы. К агрегату крепят колеса. Нож может быть и вогнутым, и немного выпуклым.

Фреза поднимает грунт с корнеплодами, после чего они попадают в грохот, по которому катятся, освобождаясь от земли. Затем клубни падают с поверхности решетки на грунт. Достоинство этого устройства заключается в том, что захват происходит шириной 0,45 метра. Глубина проникновения в грунт – почти 0,3 метра. Потеря урожая сравнительно небольшая – до 10%.

Недостатки агрегата заключаются в том, что возникает повышенная вибрация, которая передается на оператора, а это довольно быстро утомляет. Также перед началом работы следует убирать с участка всю ботву, чтобы обеспечить нормальную проходимость мотоблока. В некоторых случаях вибрацию снижают путем установки двух эксцентриков.

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

• соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
• первоначально устанавливается именно поддерживающий элемент конструкции;
• подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
• процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
• последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.
Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

• первый этап считается моментом создания рамы;
• рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
• на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
• крепится вал для колесной системы;
• устанавливается несколько стоек и металлический лист на них;
• после этого создается решетчатая основа;
• последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.

Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Стоит учесть, что самостоятельное создание механизма может производиться на основе индивидуальных предпочтений. Например, часто используется транспортер, который позволяет собирать корнеплоды в определенное место.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.

Как присоединить к мотоблоку?

Для разных мотоблоков могут подходить разные агрегаты. Если мотоблок имеет массу до 150 кг, то его можно использовать наравне с обычными картофелекопалками. Картофелекопалка передвигается по участку с минимальной скоростью, поэтому агрегат должен иметь достаточную тяговую силу.

Не каждый движок сможет «держать» минимальные обороты – бензиновые силовые установки нередко глохнут на скорости 1-2 километра в час. Дизельные мотоблоки лучше справляются с подобными задачами – такие устройства подходят для вибрационных агрегатов средних параметров. Тяжелые мотоблоки могут работать с агрегатами любого типа. Исходя из параметров мотоблока, можно подобрать нужный агрегат.

Мотоблок может иметь как универсальное крепление, так и присоединяться только к определенному виду механизма. Обычно применяются вибрационные копалки.

При создании картофелекопалки (или ее покупки) следует учитывать ширину полосы обрабатываемой почвы и глубину. Скорость движения устройства не превышает обычно двух километров в час – это максимальное значение.

Стоит также учитывать качество и характер грунта на участке. Например, картофелекопалка ККМ может работать только с почвами, влажность которых не превышает 30%. Обычно производительность картофелекопалки составляет не более 0,21 гектара в час.

Заключение

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.
